Панель-3-ПРО

СТ-1 РОССИЯ

Контроллер радиоканальных и проводных устройств

Видео

Об устройстве

Панель-3-ПРО – прибор приемно-контрольный и управления пожарный, контролирующий радиоканальные устройства системы "Стрелец-ПРО" и проводные устройства системы "Спектр" и позволяющий строить беспроводные, проводные и гибридные системы в полном соответствии с требованиями СП 484.1311500.2020.

ППКУП Панель-3-ПРО выполнен в моноблочном металлическом корпусе с органами управления и индикации: ЖК-дисплеем, блоком индикации, клавиатурой и считывателем карт доступа. В меню можно управлять системой, просматривать протокол событий, качество связи с устройствами и аналоговые значения. Внутри корпуса имеются кросс-плата, поддерживающая установку до 4 функциональных модулей, встроенный блок питания, предусмотрено место для аккумуляторов. По интерфейсу S2 при необходимости подключаются дополнительные функциональные блоки. Для защиты от несанкционированного доступа корпус закрывается на ключ.

Встроенные дисплей, клавиатура и блок индикации
До 4 встраиваемых функциональных модулей:
- СПК-МСЛ – модуль кольцевой сигнальной линии СЛ240
- МК-IP – модуль связи с облачным сервисом Streletz-Cloud
- ММПИ – модуль кольцевого межпанельного интерфейса
- МШС4/2 и МР6 – модули дополнительных шлейфов сигнализации и выходов
Контроль радиоканальных устройств системы Стрелец-ПРО и проводных устройств системы СПЕКТР (с СПК-МСЛ) - возможность сочетать радиоканальные и проводные решения
До 1920 адресов (512 пожарных извещателей, 1400 устройств оповещения и автоматики)
Удаленное подключение к системе через сервис Streletz-Cloud (с МК-IP)
Объединение до 30 Панелей-3-ПРО в кольцевом межпанельном интерфейсе (с ММПИ)
Интерфейс S2 для подключения дополнительных функциональных блоков
2 выхода ОК, 3 силовых реле, 2 входа контроля внешних неисправности/блокировки
Встроенный разъем Micro USB
Питание от сети 220 В, 50 Гц

Интерфейсы для подключения к ПК:

  • разъем Micro USB

С модулем МК-IP

  • порт Ethernet
  • сервис Streletz-Cloud

Функциональные модули

СПК-МСЛ

СПК-МСЛ - модуль сигнальной линии. Выполняет функцию контроля 1 кольцевой сигнальной линии СЛ240 для подключения проводных адресных пожарных извещателей и оповещателей из состава системы Спектр.

Поддержка до 240 адресов устройств в линии СЛ240
Общая длина контролируемой линии СЛ240 до 4 км
Контроль исправности сигнальной линии

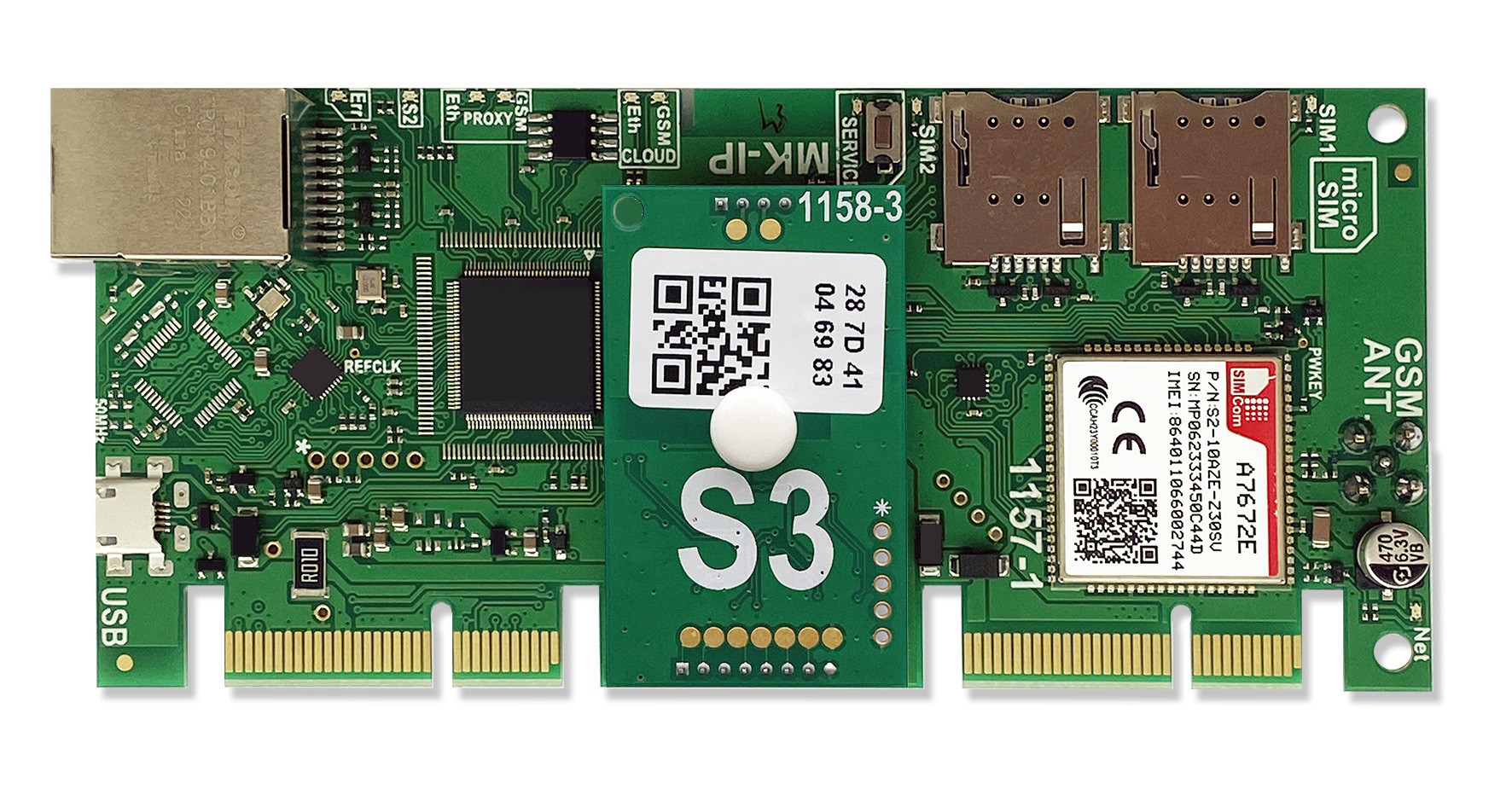

МК-IP

МК-IP - коммуникационный модуль. С его помощью Панель-3-ПРО возможно подключить к облачному сервису Streletz-Cloud для организации удаленного доступа к системе. Также при наличии модуля МК-IP возможно подключиться к Панели-3-ПРО по локальной сети на объекте.

GSM-антенна входит в комплект.

Удаленное подключение к системе через сервис Streletz-Cloud
GSM-модем с 2 SIM
Разъем Ethernet
Разъем SMA для подключения выносной GSM-антенны

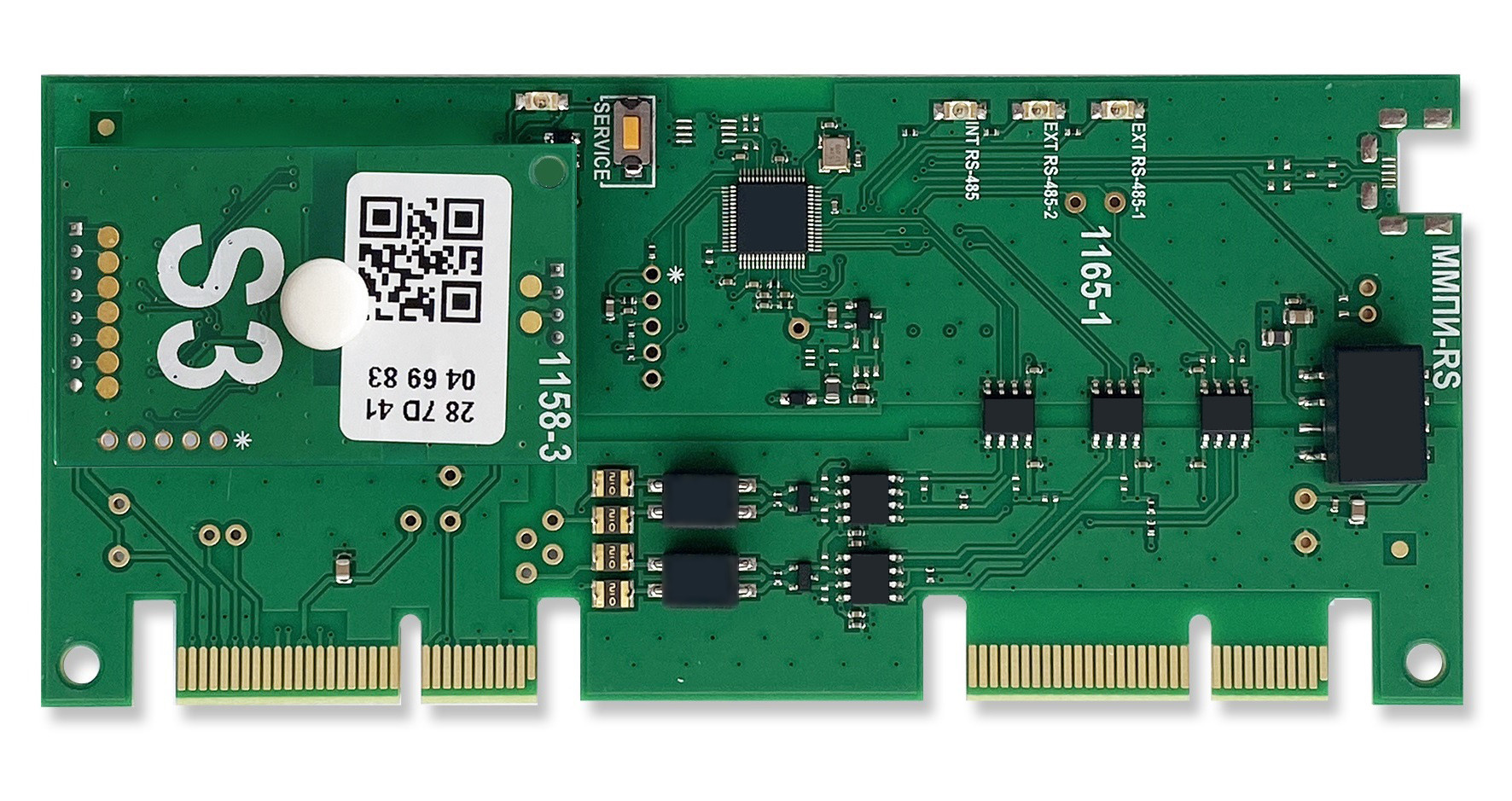

ММПИ

ММПИ - модуль кольцевого межпанельного интерфейса (МПИ). МПИ объединяет до 30 Панелей-3-ПРО для построения систем емкостью до 15000 извещателей. Длина интерфейса между двумя приборами – до 1 км. Общая длина кольца – до 30 км.

До 30 Панелей-3-ПРО в одной системе
Длина кольца МПИ – до 30 км, между двумя приборами – до 1 км

МШС4/2

МШС4/2 - модуль шлейфов сигнализации. Контролирует состояние 4-х шлейфов сигнализации в режимах "Пожарный дымовой/тепловой", "Технологический" и "Вход внешней неисправности".

4 программируемых ШС: "Пожарный" / "Технологический" / "Вход внешней неисправности"
2 выхода напряжения 24 В, 1 А с контролем целостности линии

МР6

МР6 - исполнительный модуль. Содержит 2 силовых реле и 4 выхода напряжения для подключения внешних устройств.

4 выхода напряжения 24 В, 1 А с контролем целостности линии
2 релейных выхода =30 В/~250 В, 5 А

Варианты комплектации

Вариант комплектации
Р111-11
Р212-22
Р302-22
Радио
есть
есть
есть
Модуль СПК-МСЛ
1 шт.
2 шт.
3 шт.
Модуль МК-IP
есть
есть
Модуль ММПИ
Модуль индикации
на 32 зоны
на 64 зоны
на 64 зоны
Адаптер питания
24 В / 3 А
24 В / 5 А
24 В / 5 А
Габариты корпуса
480 х 390 х 110 мм
528 х 405 х 170 мм
528 х 405 х 170 мм
Вариант комплектации
Р110-15
П011-11
Р011-11
Радио
есть
есть
Модуль СПК-МСЛ
1 шт.
Модуль МК-IP
есть
есть
есть
Модуль ММПИ
есть
есть
Модуль индикации
на 32 зоны
на 32 зоны
Адаптер питания
24 В / 3 А
24 В / 3 А
24 В / 3 А
Габариты корпуса
480 х 390 х 110 мм
480 х 390 х 110 мм
480 х 390 х 110 мм
Вариант комплектации
Р000-15
Р010-15
Радио
есть
есть
Модуль СПК-МСЛ
Модуль МК-IP
есть
Модуль ММПИ
есть
есть
Модуль индикации
Адаптер питания
24 В / 3 А
24 В / 3 А
Габариты корпуса
480 х 390 х 110 мм
480 х 390 х 110 мм

АКБ в комплект поставки не входят. Модули МШС4/2 и МР6 приобретаются отдельно.

Технические характеристики

Дальность связи с РР (открытое пространство)
2 000 м
Дальность связи с дочерними устройствами (открытое пространство)
1 200 м
Диапазон рабочих частот
868 МГц
Графический дисплей
128 x 96 точек с подсветкой
Энергонезависимый протокол
4096 событий
Интерфейс карт доступа
NFC 13,56 МГц
Аккумуляторные батареи
2 x 12 В, 7 Ач (не входят в комплект поставки)
Напряжение питания
~220 В
Габаритные размеры
см. варианты комплектации
Диапазон рабочих температур
-20 … +55°С
