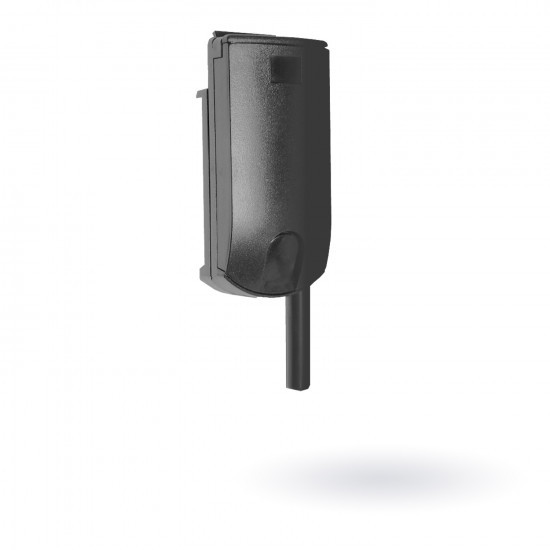

РПД-КН

Об устройстве

ПРЕДНАЗНАЧЕН:

Предназначено для беспроводной передачи тревожных извещений при централизованной или автономной охране объектов или людей. Тревожное извещение передается при нажатии тревожной кнопки РПД-КН или нарушении шлейфа сигнализации на охраняемом объекте.


ОСОБЕННОСТИ:

Два варианта исполнения:

Вариант 1 - с датчиком падения;

Вариант 2 - с входом контроля.


ТАКТИКА РАБОТЫ:

Тревожный сигнал формируется:

- при нажатии кнопки на РПД-КН;

- при формирование сигнала от датчика падения (вариант 1) при наклоне корпуса РПД-КН на угол более 40 или 60 (в зависимости от плоскости наклона) в течение более 30 сек, причем перед передачей РПД-КН подает предупредительный звуковой сигнал;

- при контроле шлейфа охранной сигнализации (вариант 2) на удаленном объекте автоматически через 3 сек после его замыкания;

Длительность излучаемого сигнала (1с или 3с) выбирается пользователем ;

Излучение радиосигнала автоматически производится 3 раза в течение 45с.


ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:


Программируемые параметры:

- длительность излучаемого сигнала;

- вид передаваемой кодовой последовательности.


Индикация:

- светодиодная индикация передачи радиосигнала;

- звуковая сигнализация начала радиопередачи или постановке под охрану с помощью замкнутого шлейфа сигнализации.


Входы:

- вход для подключения шлейфа сигнализации (вариант исполнения 2).

Технические характеристики

Рабочие частоты
433.5 – 434.4 МГц
Вид модуляции
Узкополосная частотная манипуляция
Излучаемая мощность при передаче тревожного извещения
10 мВт
Дальность связи с РПУ или РПУ-А на открытой местности с штатной / выносной антенной, не менее
1 200 м / 3-10 км
Элемент питания: напряжение питания
6 В
Элемент питания: ёмкость батареи
500 мА/ч
Элемент питания: время разряда до напряжения 3,2 В при нагрузке 250 Ом, не менее
25 ч
Элемент питания: вес
34 г
Элемент питания: габаритные размеры
49 x 36 x 9 мм
Элемент питания: срок службы при работе с РПД-КН с датчиком падения / без датчика падения, не менее
10 000 ч / 30 000 ч
Габаритные размеры с антенной
46 х 140 х 36 мм
Диапазон рабочих температурдля исполнения 1 / 2
-5 ... +50 °С / -20 ... +50 °С
